Штуцеры давления нержавеющей стали высокие
>
|
| Место происхождения | Китай |
| Фирменное наименование | KASUGAI |
| Сертификация | ISO-9001; PED; AD 2000 |
| Номер модели | ASTM A403 WP304 ASME B16.11 Кованая сварная муфта из нержавеющей стали высокого давления SW |
| Документ | Брошюра продукта PDF |

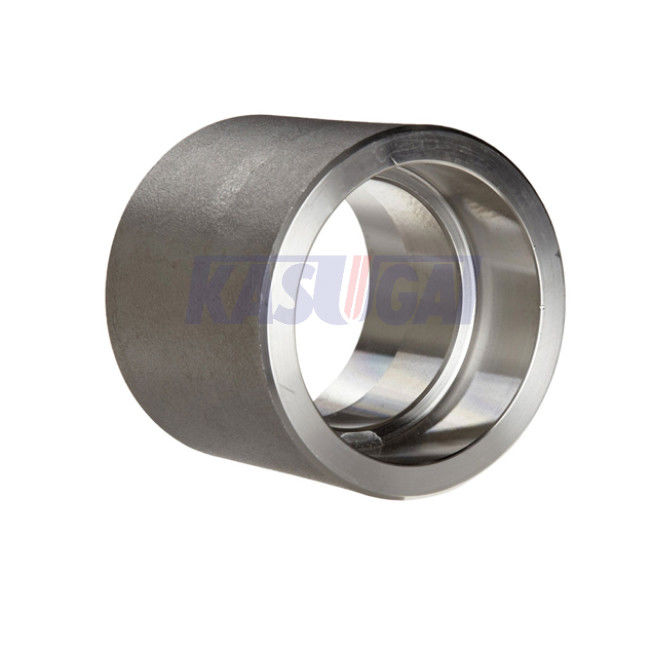

ASTM A403 WP304 ASME B16.11 выковало соединение Гнезд-заварки нержавеющей стали давления SW высокое
Информация о продукте
| Название продукта | ASTM A403 WP304 ASME B16.11 выковало соединение Гнезд-заварки нержавеющей стали давления SW высокое |
| Ряд размера | Размер: 1/8" до 4" |
| Толщина стены | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Стандарты | ASTM A403 |
| Класс давления | 3000 LBS, 6000 LBS, 9000 LBS |
| Размеры | ASME B16.11 |
Стандарты & материалы: ASTM A403
Штуцеры трубы нержавеющей стали ASTM A403 ссылаются на материал выкованный и свернули аустенитовые нержавеющие штуцеры для труб давления. Общие ранги WP304/L, WP316/L. Их можно использовать в много полей как машиностроительная промышленность, заводы etc преобразования энергии.
Химические составы ASTM A403 (%)
| Ранг a | Состав (%) | |||||||||
| Ранг WP | Обозначение UNS | C | Mn | P | S | Si | Ni | Cr | Mo | Ti |
| WP304 | S30400 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 8.0-11.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP304L | S30403 | 0.030E | 2,00 | 0,045 | 0,030 | 1,00 | 8.0-12.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP310S | S31008 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 19.0-22.0 | 24.0-26.0 | ﹍ | ﹍ |
| WP316 | S31600 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | ﹍ |
| Wp321 | S32100 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 9.0-12.0 | 17.0-19.0 | ﹍ | |
Примечание:
Размеры соединения Гнезд-заварки ASME B16.11 (SW)
Чертеж соединения ASME B16.11forged с заваркой 2 гнезд (SW) кончается, b: диаметр расточки гнезда; C: толщина стены гнезда; D: диаметр расточки соединения SW; J: глубина гнезда; E: кладя длина соединения SW.
| NPS | B максимальный. |
B MIN. |
J MIN. |
E |
| 1/8" | 11,2 | 10,8 | 9,5 | 6,5 |
| 1/4" | 14,6 | 14,2 | 9,5 | 6,5 |
| 3/8" | 18,0 | 17,6 | 9,5 | 6,5 |
| 1/2» | 22,2 | 21,8 | 9,5 | 9,5 |
| 3/4" | 27,6 | 27,2 | 12,5 | 9,5 |
| 1" | 34,3 | 33,9 | 12,5 | 12,5 |
| 1-1/4» | 43,1 | 42,7 | 12,5 | 12,5 |
| 1-1/2» | 49,2 | 48,8 | 12,5 | 12,5 |
| 2" | 61,7 | 61,2 | 16,0 | 19,0 |
| 2-1/2» | 74,4 | 73,9 | 16,0 | 19,0 |
| 3" | 90,3 | 89,8 | 16,0 | 19,0 |
| 4" | 115,7 | 115,2 | 19,0 | 19,0 |
| NPS | 3000# | 6000# | 9000# | |||
| C максимальный. | Минута c | C максимальный. | Минута c | C максимальный. | Минута c | |
| 1/8" | 3,18 | 3,18 | 3,96 | 3,43 | - | - |
| 1/4" | 3,78 | 3,30 | 4,60 | 4,01 | - | - |
| 3/8" | 4,01 | 3,50 | 5,03 | 4,37 | - | - |
| 1/2» | 4,67 | 4,09 | 5,97 | 5,18 | 9,35 | 8,18 |
| 3/4" | 4,90 | 4,27 | 6,96 | 6,04 | 9,78 | 8,56 |
| 1" | 5,69 | 4,98 | 7,92 | 6,93 | 11,38 | 9,96 |
| 1-1/4» | 6,07 | 5,28 | 7,92 | 6,93 | 12,14 | 10,62 |
| 1-1/2» | 6,35 | 5,54 | 8,92 | 7,80 | 12,70 | 11,12 |
| 2" | 6,93 | 6,04 | 10,92 | 9,50 | 13,84 | 12,12 |
| 2-1/2» | 8,76 | 7,67 | - | - | - | - |
| 3" | 9,52 | 8,30 | - | - | - | - |
| 4" | 10,69 | 9,53 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| D максимальный. | Минута d | D максимальный | Минута d | D максимальный | Минута d | |
| 1/8" | 7,6 | 6,1 | 4,8 | 3,2 | - | - |
| 1/4" | 10,0 | 8,5 | 7,1 | 5,6 | - | - |
| 3/8" | 13,3 | 11,8 | 9,9 | 8,4 | - | - |
| 1/2» | 16,6 | 15,0 | 12,5 | 11,0 | 7,2 | 5,6 |
| 3/4" | 21,7 | 20,2 | 16,3 | 14,8 | 11,8 | 10,3 |
| 1" | 27,4 | 25,9 | 21,5 | 19,9 | 16,0 | 14,4 |
| 1-1/4» | 35,8 | 34,3 | 30,2 | 28,7 | 23,5 | 22,2 |
| 1-1/2» | 41,6 | 40,1 | 34,7 | 33,2 | 28,7 | 27,2 |
| 2" | 53,3 | 51,7 | 43,6 | 42,1 | 38,9 | 37,4 |
| 2-1/2» | 64,2 | 61,2 | - | - | - | - |
| 3" | 79,4 | 76,4 | - | - | - | - |
| 4" | 103,8 | 100,7 | - | - | - | - |
