Штуцеры давления нержавеющей стали высокие
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | ASTM A182 F304 ASME B16.11 Прямой тройник с кованой резьбой из нержавеющей стали высокого давления ( |
| Документ | Брошюра продукта PDF |

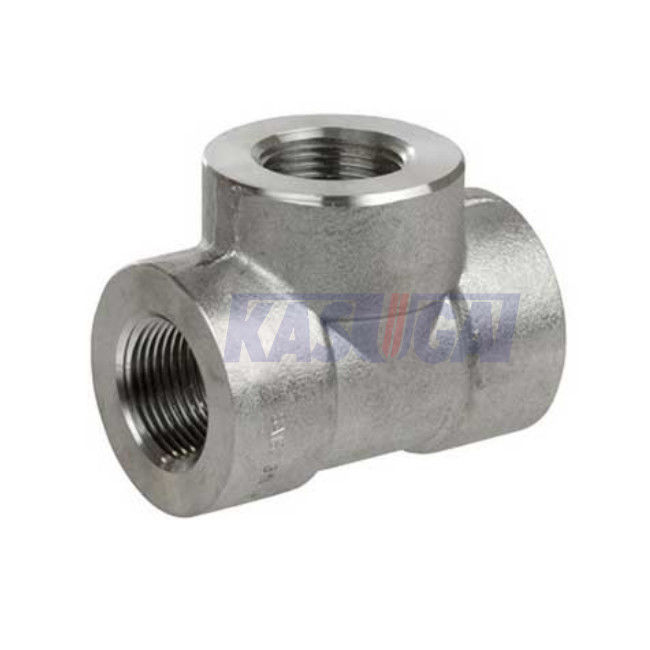

Нержавеющая сталь давления ASTM A182 F304 ASME B16.11 высокая выковала продетый нитку (THD) прямой тройник
Информация о продукте
| Название продукта | Нержавеющая сталь давления ASTM A182 F304 ASME B16.11 высокая выковала продетый нитку (THD) прямой тройник |
| Ряд размера | 1/8" до 4" |
| Класс давления | Класс 2000 3000 6000 |
| Стандарты | ASTM A182 |
| Тип | Продетый нитку (THD) прямой тройник |
| Размеры | ASME B16.11 |
ASME B16.11 выковало тройник трехсторонний штуцер используемый для того чтобы наладить перпендикулярные связи с трубой. 3 выхода выкованного тройника могут быть поставлены с любым концом заварки гнезда (SW) или продели нитку конец (THD). Выкованные тройники можно более в дальнейшем расклассифицировать как прямой тип (все 3 выхода такой же размер трубы) или уменьшение типа (выход ветви более небольшой размер трубы). Тройники SW ASME B16.11 доступны в классе 3000, 6000, и 9000 оценки давления; Тройники ASME B16.11 THD доступны в классе оценки давления 2000, 3000, и 6000.
Стандарты & материалы: ASTM A182 F304
ASTM A182 F304 куя материальная спецификация для нержавеющей стали 304 рангов и использовано для изготовляя обнаженных вковок или gorged и, который подверганных механической обработке продуктов для применений включая высокотемпературное обслуживание.
Химический состав ASTM A182 F304 (%)
| Ранг | C, максимальный | Mn, максимальный | P, максимальный | S, максимальный | Si, максимальный | Ni | Cr | N |
| F304 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 8.0~11.0 | 18.0~20.0· | 0,10 |
Свойства ASTM A182 F304 механические
| Ранг |
Прочность на растяжение, минута (MPa) |
Произведите прочность, минуту (MPa) |
Удлиненность в 2inches, минута (%) |
Уменьшение зоны, минуты (%) |
Твердость (HBW) |
| F304 | 515 | 205 | 30 | 50 | ﹍ |
ASME B16.11 проставляет размеры выкованного прямого тройника с продетыми нитку концами (THD)
ASME B16.11 выковало тройник с нарезанными концами
| NPS | 2000# |
3000# |
6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8" | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4" | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8" | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2» | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4" | 33 | 38 | 44 | 38 | 46 | 56 |
| 1" | 38 | 44 | 51 | 46 | 56 | 62 |
| 1-1/4» | 44 | 51 | 60 | 56 | 62 | 75 |
| 1-1/2» | 51 | 60 | 64 | 62 | 75 | 84 |
| 2" | 60 | 64 | 83 | 75 | 84 | 102 |
| 2-1/2» | 76 | 83 | 95 | 92 | 102 | 121 |
| 3" | 86 | 95 | 106 | 109 | 121 | 146 |
| 4" | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B | L2 |
| 1/8" | 3,18 | 3,18 | 6,35 | 6,4 | 6,7 |
| 1/4" | 3,18 | 3,30 | 6,60 | 8,1 | 10,2 |
| 3/8" | 3,18 | 3,51 | 6,98 | 9,1 | 10,4 |
| 1/2» | 3,18 | 4,09 | 8,15 | 10,9 | 13,6 |
| 3/4" | 3,18 | 4,32 | 8,53 | 12,7 | 13,9 |
| 1" | 3,68 | 4,98 | 9,93 | 14,7 | 17,3 |
| 1-1/4» | 3,89 | 5,28 | 10,59 | 17,0 | 18,0 |
| 1-1/2» | 4,01 | 5,56 | 11,07 | 17,8 | 18,4 |
| 2" | 4,27 | 7,14 | 12,09 | 19,0 | 19,2 |
| 2-1/2» | 5,61 | 7,65 | 15,29 | 23,6 | 28,9 |
| 3" | 5,99 | 8,84 | 16,64 | 25,9 | 30,5 |
Общее примечание: все размеры в миллиметре
Примечание: : центр-к-конец тройника; H: вне диаметра диапазона; G: минимальная толщина стены; B: минимальная длина идеального потока; L2: действительная длина внешнего потока.
