Штуцеры давления нержавеющей стали высокие
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | ASTM A403 WP304 ASME B16.11 Кованая резьбовая муфта высокого давления THD из нержавеющей стали |
| Документ | Брошюра продукта PDF |

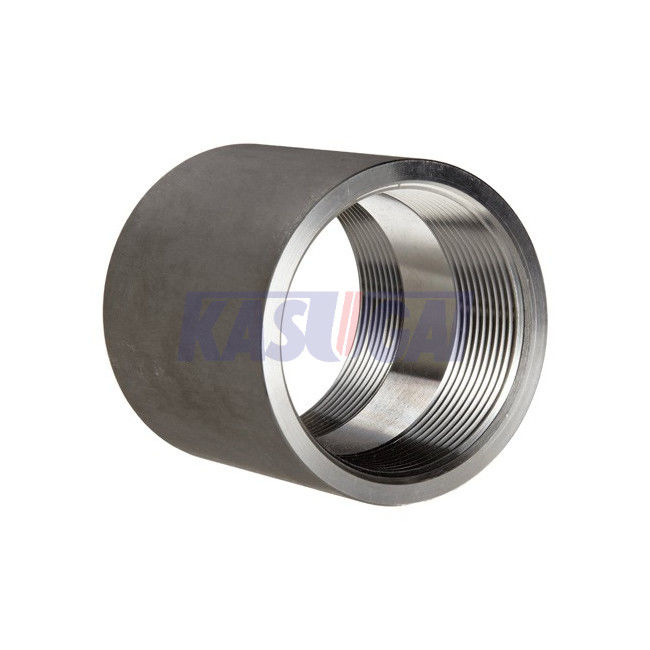

ASTM A403 WP304 ASME B16.11 выковало нержавеющую сталь давления THD высокую продело нитку соединение
Информация о продукте
| Название продукта | ASTM A403 WP304 ASME B16.11 выковало нержавеющую сталь давления THD высокую продело нитку соединение |
| Тип потока | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Ряд размера | Размер: 1/8" до 4" |
| Толщина стены | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Стандарты | ASTM A403 |
| Класс давления | 3000 LBS, 6000 LBS, 9000 LBS |
| Размеры | ASME B16.11 |
Стандарты & материалы: ASTM A403
Штуцеры трубы нержавеющей стали ASTM A403 ссылаются на материал выкованный и свернули аустенитовые нержавеющие штуцеры для труб давления. Общие ранги WP304/L, WP316/L. Их можно использовать в много полей как машиностроительная промышленность, заводы etc преобразования энергии.
Химические составы ASTM A403 (%)
| Ранг a | Состав (%) | |||||||||
| Ранг WP | Обозначение UNS | C | Mn | P | S | Si | Ni | Cr | Mo | Ti |
| WP304 | S30400 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 8.0-11.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP304L | S30403 | 0.030E | 2,00 | 0,045 | 0,030 | 1,00 | 8.0-12.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP310S | S31008 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 19.0-22.0 | 24.0-26.0 | ﹍ | ﹍ |
| WP316 | S31600 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | ﹍ |
| Wp321 | S32100 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 9.0-12.0 | 17.0-19.0 | ﹍ | |
Примечание:
Где многоточие (﹍) появляется в таблицу, никакое требование и элементу нужно быть проанализированным для или сообщенным
Метод анализа для азота будет делом согласования между покупателем и изготовителем
Колумбий 0.10-0.30%; Ванадий 0.10-0.30%.
Для небольшого диаметра или тонких стен, или обоих, где много рисуя пропусков необходимы, максимум углерода 0,04% необходим в рангах TP304L и TP316L. Небольшие трубки внешнего диаметра определены как те меньше чем 0.500in. (23.7mm) во внешнем диаметре и светлых трубках стены как те меньше чем 0.049in. (1.24mm) в средней толщине стены
Размеры соединения ASME продетого нитку B16.11 (THD)
Чертеж ASME B16.11 выковал соединение с 2 продетыми нитку концами (THD). B: минимальная длина идеального потока; L2: действительная длина внешнего потока; D: вне диаметра; W: непрерывной цепью длина продетого нитку соединения.
| NPS | B | L2 | D 3000# |
D 6000# |
W |
| 1/8" | 6,4 | 6,7 | 16 | 22 | 32 |
| 1/4" | 8,1 | 10,2 | 19 | 25 | 35 |
| 3/8" | 9,1 | 10,4 | 22 | 32 | 48 |
| 1/2» | 10,9 | 13,6 | 28 | 38 | 48 |
| 3/4" | 12,7 | 13,9 | 35 | 44 | 51 |
| 1" | 14,7 | 17,3 | 44 | 57 | 60 |
| 1-1/4» | 17,0 | 18,0 | 57 | 64 | 67 |
| 1-1/2» | 17,8 | 18,4 | 64 | 76 | 79 |
| 2" | 19,0 | 19,2 | 76 | 92 | 86 |
| 2-1/2» | 23,6 | 28,9 | 92 | 108 | 92 |
| 3" | 25,9 | 30,5 | 108 | 127 | 108 |
| 4" | 27,7 | 33,0 | 140 | 159 | 121 |
