Штуцеры давления нержавеющей стали высокие
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | ASTM A182 F316 ASME B16.11 Заглушка с квадратной головкой из нержавеющей стали высокого давления |
| Документ | Брошюра продукта PDF |

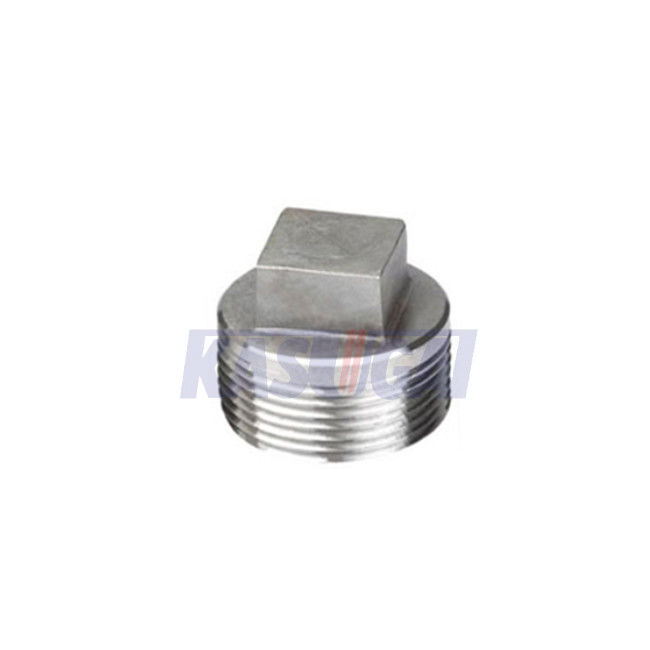

Штепсельная вилка квадратной головки нержавеющей стали давления ASTM A182 F316 ASME B16.11 высокая
Информация о продукте
| Название продукта | Штепсельная вилка квадратной головки нержавеющей стали давления ASTM A182 F316 ASME B16.11 высокая |
| Типы потока | ASME B1.20.1 (NPT) |
| Размеры | ASME B16.11 |
| Ряд размера | 1/8" до 4" |
| Класс давления | Класс 3000 6000 9000 |
| Стандарты | ASTM A182 F316 |
Стандарты & материалы: ASTM A182 F316/F316L
Нержавеющая сталь 316/фланцов 316L увеличивала сопротивление к делая ямки корозии в окружающих средах хлорида должных к добавлению молибдена. Письмо «l» обозначает низкоуглеродистое содержание. Согласно ASME B16.5 и ASME B16.47, фланцы 316L SS 316/могут быть сделаны из вковок ранга F316 или F316L ASTM A182, отливок рангов CF8M или CF3M ASTM A351, и плит рангов 316 или 316L ASTM A240.
Фланцы 316L SS 316/можно поставить в разнообразных типах как сваривая шея, выскальзывании на, слепая, гнездо сваривая, продетое нитку соединение подола, и уменьшение, etc. служат фланцем ASME B16.5 могут быть обеспечены в ″ размеров 1/2 через 24 ″ в классе 150, 300, 400, 600, 900, 1500, 2500. Фланцы серий a ASME B16.47 могут быть обеспечены в ″ размеров 26 через ″ 60 в классе 150, 300, 400, 600, 900; пока фланцы серий b ASME B16.47 могут быть обеспечены в ″ размеров 26 через 60 в классе 75, 150, 300, 400, 600, 900
Химический состав ASTM A182 F316/F316L (%)
| Ранг | C, максимальный | Mn, максимальный | P, максимальный | S, максимальный | Si, максимальный | Ni | Cr | Mo | N, максимальный |
| F316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
| F316L | 0,03 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
Свойства ASTM A182 F316/F316L механические
| Ранг |
Прочность на растяжение, минута (MPa) |
Произведите прочность, минуту (MPa) |
Удлиненность в 2inches, минута (%) |
Уменьшение зоны, минуты (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Размеры штепсельной вилки квадратной головки ASME B16.11 (mm)
| NPS | Минимальн Длина, a | Минимальн Квадрат Высота, b | Минимальн Ширина Квартира, c (1) |
| ⅛ | 10 | 6 | 7,15 |
| ¼ | 11 | 6 | 9,55 |
| ⅜ | 13 | 8 | 11,11 |
| ½ | 14 | 10 | 14,29 |
| ¾ | 16 | 11 | 15,88 |
| 1 | 19 | 13 | 20,64 |
| 1¼ | 21 | 14 | 23,81 |
| 1½ | 21 | 16 | 28,58 |
| 2 | 22 | 18 | 53,34 |
| ½ 2 | 27 | 19 | 38,10 |
| 3 | 28 | 21 | 42,86 |
| 4 | 32 | 25 | 63,50 |
Общее примечание: Все размеры в миллиметрах
Примечания:
(1) допуск изготовителя прикладной обеспечит что размеры приспособит оборудовать США привычный.
