Штуцеры давления нержавеющей стали высокие
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Сертификация | ISO PED AD2000 |
| Номер модели | Сварка гнезда ASME B16.11 & продетый нитку локоть 90° |
| Документ | Брошюра продукта PDF |

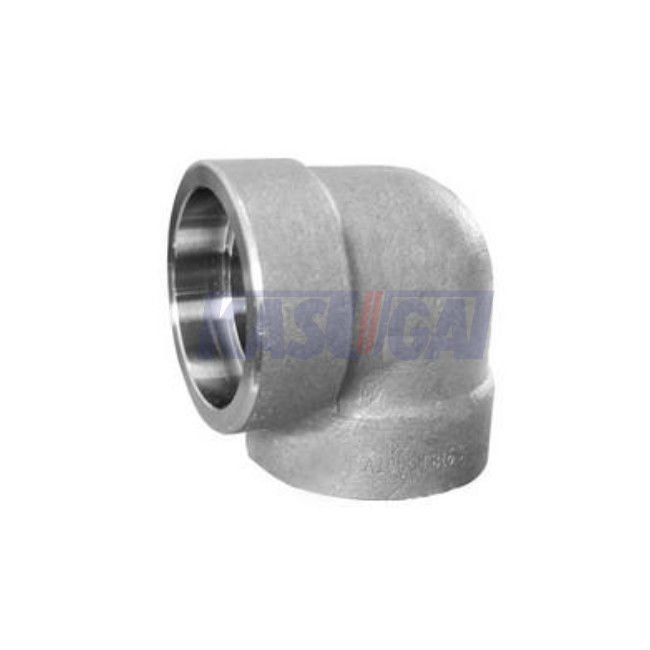

Сварка гнезда давления нержавеющей стали ASME B16.11 высокая & продетый нитку локоть 90°
Информация о продукте
| Название продукта | Сварка гнезда давления нержавеющей стали ASME B16.11 высокая & продетый нитку локоть 90° |
| Ряд размера | 1/8" до 4" |
| Стандарты |
ANSI/ASMEB B1.20.1 (тип потока) ASME B16.11 |
| Приспосабливая тип | Локоть Гнезд-заварки (SW) 90°, продетый нитку (THD) локоть 90° |
| Класс давления |
Нарезанный конец: 2000LBS, 3000LBS, 6000LBS Конец гнезда сваривая: 3000LBS, 6000LBS, 9000LBS |
| Финиш | Гальванизированный, черный (углерод), замариновал |
Локти ASME B16.11 90° использованы для изменения направления трубы или подачи 90 градусами. Их можно обеспечить с 2 концами заварки гнезда (SW), 2 продетыми нитку концами (THD), или одним концом гнезда сваривая и одним нарезанным концом. Локти SW 90° доступны в классе 3000 (размеры от 1/8 ″ к ″ 4), классе 6000 (размеры от 1/8 ″ к ″ 2), и классе 9000 (размеры от 1/8 ″ к ″ 2). Локти THD 90° доступны в классе 2000, классе 3000 и классе 6000 (все в размерах от 1/8 ″ к ″ 4).
Размеры локтя SW 90° ASME B16.11 (mm)
| NPS | B максимальный. |
B MIN. |
3000# |
6000# |
9000# |
| 1/8" | 11,2 | 10,8 | 11,0 | 11,0 | - |
| 1/4" | 14,6 | 14,2 | 11,0 | 13,5 | - |
| 3/8" | 18,0 | 17,6 | 13,5 | 15,5 | - |
| 1/2» | 22,2 | 21,8 | 15,5 | 19,0 | 25,5 |
| 3/4" | 27,6 | 27,2 | 19,0 | 22,5 | 28,5 |
| 1" | 34,3 | 33,9 | 22,5 | 27,0 | 32,0 |
| 1-1/4» | 43,1 | 42,7 | 27,0 | 32,0 | 35,0 |
| 1-1/2» | 49,2 | 48,8 | 32,0 | 38,0 | 38,0 |
| 2" | 61,7 | 61,2 | 38,0 | 41,0 | 54,0 |
| 2-1/2» | 74,4 | 73,9 | 41,0 | - | - |
| 3" | 90,3 | 89,8 | 57,0 | - | - |
| 4" | 115,7 | 115,2 | 66,5 | - | - |
| NPS | G 3000# MIN. |
G 6000# MIN. |
G 9000# MIN. |
J MIN. |
| 1/8" | 2,41 | 3,15 | - | 9,5 |
| 1/4" | 3,02 | 3,68 | - | 9,5 |
| 3/8" | 3,20 | 4,01 | - | 9,5 |
| 1/2» | 3,73 | 4,78 | 7,47 | 9,5 |
| 3/4" | 3,91 | 5,56 | 7,82 | 12,5 |
| 1" | 4,55 | 6,35 | 9,09 | 12,5 |
| 1-1/4» | 4,85 | 6,35 | 9,70 | 12,5 |
| 1-1/2» | 5,08 | 7,14 | 10,15 | 12,5 |
| 2" | 5,54 | 8,74 | 11,07 | 16,0 |
| 2-1/2» | 7,01 | - | - | 16,0 |
| 3" | 7,62 | - | - | 16,0 |
| 4" | 8,56 | - | - | 19,0 |
| NPS | 3000# | 6000# | 9000# | |||
| D максимальный. |
D MIN. |
D максимальный. |
D MIN. |
D максимальный. |
D MIN. |
|
| 1/8" | 7,6 | 6,1 | 4,8 | 3,2 | - | - |
| 1/4" | 10,0 | 8,5 | 7,1 | 5,6 | - | - |
| 3/8" | 13,3 | 11,8 | 9,9 | 8,4 | - | - |
| 1/2» | 16,6 | 15,0 | 12,5 | 11,0 | 7,2 | 5,6 |
| 3/4" | 21,7 | 20,2 | 16,3 | 14,8 | 11,8 | 10,3 |
| 1" | 27,4 | 25,9 | 21,5 | 19,9 | 16,0 | 14,4 |
| 1-1/4» | 35,8 | 34,3 | 30,2 | 28,7 | 23,5 | 22,2 |
| 1-1/2» | 41,6 | 40,1 | 34,7 | 33,2 | 28,7 | 27,2 |
| 2" | 53,3 | 51,7 | 43,6 | 42,1 | 38,9 | 37,4 |
| 2-1/2» | 64,2 | 61,2 | - | - | - | - |
| 3" | 79,4 | 76,4 | - | - | - | - |
| 4" | 103,8 | 100,7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| C максимальный. |
C MIN. |
C максимальный. |
C MIN. |
C максимальный. |
C MIN. |
|
| 1/8" | 3,18 | 3,18 | 3,96 | 3,43 | - | - |
| 1/4" | 3,78 | 3,30 | 4,60 | 4,01 | - | - |
| 3/8" | 4,01 | 3,50 | 5,03 | 4,37 | - | - |
| 1/2» | 4,67 | 4,09 | 5,97 | 5,18 | 9,35 | 8,18 |
| 3/4" | 4,90 | 4,27 | 6,96 | 6,04 | 9,78 | 8,56 |
| 1" | 5,69 | 4,98 | 7,92 | 6,93 | 11,38 | 9,96 |
| 1-1/4» | 6,07 | 5,28 | 7,92 | 6,93 | 12,14 | 10,62 |
| 1-1/2» | 6,35 | 5,54 | 8,92 | 7,80 | 12,70 | 11,12 |
| 2" | 6,93 | 6,04 | 10,92 | 9,50 | 13,84 | 12,12 |
| 2-1/2» | 8,76 | 7,67 | - | - | - | - |
| 3" | 9,52 | 8,30 | - | - | - | - |
| 4" | 10,69 | 9,53 | - | - | - | - |
Общее примечание: все размеры в миллиметре
Примечания: : центр-к-дно гнезда; B: диаметр расточки гнезда; D: диаметр расточки локтя; C: толщина стены гнезда; G: толщина стены тела; J: глубина гнезда.
Размеры ASME B16.11 продели нитку локоть 90° (mm)
| NPS | 2000# |
3000# |
6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8" | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4" | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8" | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2» | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4" | 33 | 38 | 44 | 38 | 46 | 56 |
| 1" | 38 | 44 | 51 | 46 | 56 | 62 |
| 1-1/4» | 44 | 51 | 60 | 56 | 62 | 75 |
| 1-1/2» | 51 | 60 | 64 | 62 | 75 | 84 |
| 2" | 60 | 64 | 83 | 75 | 84 | 102 |
| 2-1/2» | 76 | 83 | 95 | 92 | 102 | 121 |
| 3" | 86 | 95 | 106 | 109 | 121 | 146 |
| 4" | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B | L2 |
| 1/8" | 3,18 | 3,18 | 6,35 | 6,4 | 6,7 |
| 1/4" | 3,18 | 3,30 | 6,60 | 8,1 | 10,2 |
| 3/8" | 3,18 | 3,51 | 6,98 | 9,1 | 10,4 |
| 1/2» | 3,18 | 4,09 | 8,15 | 10,9 | 13,6 |
| 3/4" | 3,18 | 4,32 | 8,53 | 12,7 | 13,9 |
| 1" | 3,68 | 4,98 | 9,93 | 14,7 | 17,3 |
| 1-1/4» | 3,89 | 5,28 | 10,59 | 17,0 | 18,0 |
| 1-1/2» | 4,01 | 5,56 | 11,07 | 17,8 | 18,4 |
| 2" | 4,27 | 7,14 | 12,09 | 19,0 | 19,2 |
| 2-1/2» | 5,61 | 7,65 | 15,29 | 23,6 | 28,9 |
| 3" | 5,99 | 8,84 | 16,64 | 25,9 | 30,5 |
| 4" | 6,55 | 11,18 | 18,67 | 27,7 | 33,0 |
Общее примечание: все размеры в миллиметре
Примечание: : центр-к-конец продетого нитку локтя; H: вне диаметра диапазона; G: минимальная толщина стены; B: минимальная длина идеальной длины; L2: длина полезного потока.
