Штуцеры давления нержавеющей стали высокие
>
|
| Место происхождения | Китай |
| Фирменное наименование | KASUGAI |
| Сертификация | ISO-9001; PED; AD 2000 |
| Номер модели | ASTM A182 F316 ASME B16.11 Высокое давление l Кованая резьбовая уличная локтевая поперечная заглушка |
| Документ | Брошюра продукта PDF |

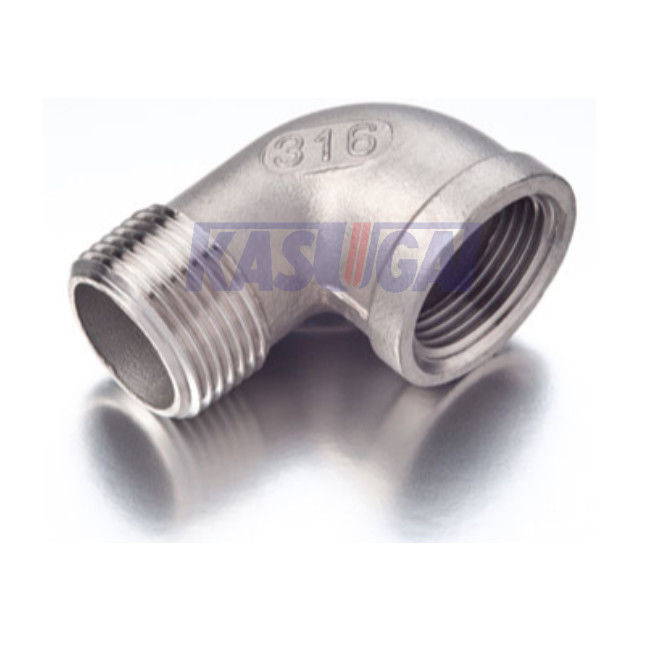

Нержавеющая сталь давления ASTM A182 F316 ASME B16.11 высокая выковала продетый нитку локоть улицы
Давление l ASTM A182 F316 ASME B16.11 высокое выковало продетое нитку соединение выхода штепсельной вилки локтя улицы перекрестное
Информация о продукте
| Название продукта | Давление l ASTM A182 F316 ASME B16.11 высокое выковало продетое нитку соединение выхода штепсельной вилки локтя улицы перекрестное |
| Типы потока | ASME B1.20.1 (NPT) |
| Размеры | ASME B16.11 |
| Ряд размера | 1/8" до 2" |
| Класс давления | Класс 3000 6000 |
| Стандарты | ASTM A182 F316/L |
Стандарты & материалы: ASTM A182 F316/F316L
Нержавеющая сталь 316/фланцов 316L увеличивала сопротивление к делая ямки корозии в окружающих средах хлорида должных к добавлению молибдена. Письмо «l» обозначает низкоуглеродистое содержание. Согласно ASME B16.5 и ASME B16.47, фланцы 316L SS 316/могут быть сделаны из вковок ранга F316 или F316L ASTM A182, отливок рангов CF8M или CF3M ASTM A351, и плит рангов 316 или 316L ASTM A240.
Фланцы 316L SS 316/можно поставить в разнообразных типах как сваривая шея, выскальзывании на, слепая, гнездо сваривая, продетое нитку соединение подола, и уменьшение, etc. служат фланцем ASME B16.5 могут быть обеспечены в ″ размеров 1/2 через 24 ″ в классе 150, 300, 400, 600, 900, 1500, 2500. Фланцы серий a ASME B16.47 могут быть обеспечены в ″ размеров 26 через ″ 60 в классе 150, 300, 400, 600, 900; пока фланцы серий b ASME B16.47 могут быть обеспечены в ″ размеров 26 через 60 в классе 75, 150, 300, 400, 600, 900
Химический состав ASTM A182 F316/F316L (%)
| Ранг | C, максимальный | Mn, максимальный | P, максимальный | S, максимальный | Si, максимальный | Ni | Cr | Mo | N, максимальный |
| F316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
| F316L | 0,03 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
Свойства ASTM A182 F316/F316L механические
| Ранг |
Прочность на растяжение, минута (MPa) |
Произведите прочность, минуту (MPa) |
Удлиненность в 2inches, минута (%) |
Уменьшение зоны, минуты (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Размеры ASME B16.11 продели нитку локоть улицы (mm)
Локоть улицы ASME B16.11 с одним концом MNPT и другим концом FNPT
| NPS | J | H | G1 | G2 | B | L2 | L | ||||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8" | 19 | 22 | 25 | 32 | 19 | 25 | 3,18 | 5,08 | 2,74 | 4,22 | 6,4 | 6,7 | 10 |
| 1/4" | 22 | 25 | 32 | 38 | 25 | 32 | 3,30 | 5,66 | 3,22 | 5,28 | 8,1 | 10,2 | 11 |
| 3/8" | 25 | 28 | 38 | 41 | 32 | 38 | 3,51 | 6,98 | 3,50 | 5,59 | 9,1 | 10,4 | 13 |
| 1/2» | 28 | 35 | 41 | 48 | 38 | 44 | 4,09 | 8,15 | 4,16 | 6,53 | 10,9 | 13,6 | 14 |
| 3/4" | 35 | 44 | 48 | 57 | 44 | 51 | 4,32 | 8,53 | 4,88 | 6,86 | 12,7 | 13,9 | 16 |
| 1" | 44 | 51 | 57 | 66 | 51 | 62 | 4,98 | 9,93 | 5,56 | 7,95 | 14,7 | 17,3 | 19 |
| 1-1/4» | 51 | 54 | 66 | 71 | 62 | 70 | 5,28 | 10,59 | 5,56 | 8,48 | 17,0 | 18,0 | 21 |
| 1-1/2» | 54 | 64 | 71 | 84 | 70 | 84 | 5,56 | 11,07 | 6,25 | 8,89 | 17,8 | 18,4 | 21 |
| 2" | 64 | 83 | 84 | 105 | 84 | 102 | 7,14 | 12,09 | 7,64 | 9,70 | 19,0 | 19,2 | 22 |
Общее примечание: все размеры в миллиметре
Примечания: : центр-к-женский конец локтя улицы; B: минимальная длина идеального потока; Толщина стены g1 минимальная; Стена g2 минимальная сгущает; H: вне диаметра диапазона; J: центр-к-конец локтя улицы; L: минимальная длина потока mal; L2 действительной длины внешнего потока;
