Штуцеры давления нержавеющей стали высокие
>
|
| Место происхождения | КНР |
| Фирменное наименование | Kasugai |
| Номер модели | ASTM A403 WP304 ASME B16.11 Кованая резьбовая муфта высокого давления THD из нержавеющей стали |
| Документ | Брошюра продукта PDF |

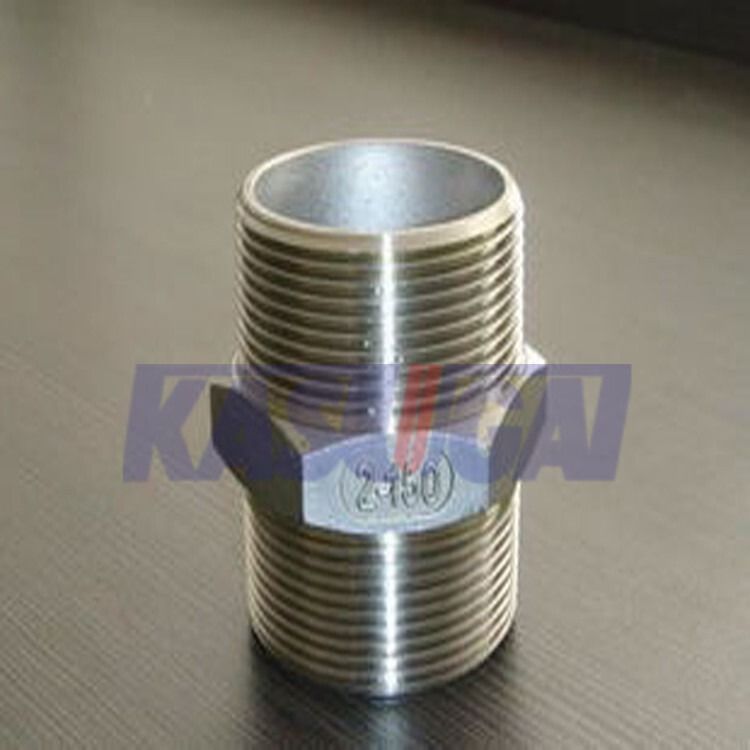

АСТМ A403 Нержавеющая сталь высокоточные кованые THD натяжные сцепления
Информация о продукте
ASTM A403 нержавеющая сталь с натяжкой изготовлена из высококачественного материала из нержавеющей стали, который предлагает отличную коррозионную стойкость и долговечность.Он предназначен для надежного и эффективного соединения двух натяжных труб или фитинговСцепление имеет внутренние нитки на обоих концах, что позволяет плотно и надежно соединяться с внешними натянутыми трубами или фитингами.
| Наименование продукта | ASTM A403 WP304 ASME B16.11 Кованое высокоточное нержавеющее стальное резьбовое соединение |
| Тип нитки | ASME B1.20.1 ((NPT), BS 21 (NSPT), DIN2999/259 |
| Диапазон размеров | Размеры: от 1/8 до 4 |
| Толщина стены | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Стандарты | ASTM A403 |
| Класс давления | 3000 фунтов, 6000 фунтов, 9000 фунтов. |
| Размеры | ASME B16.11 |
ASTM A403 Химическая композиция (%)
| Класс А | Состав (%) | |||||||||
| Степень WP | Наименование СНБ | В | Мн | П | S | Да, да. | Ни. | КР | Мо | Ти |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | - Что? | - Что? |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | - Что? | - Что? |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | - Что? | - Что? |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | - Что? |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | - Что? | |
Стандарты и материалы: ASTM A403
ASTM A403 Fittings из нержавеющей стали относится к материалу кованых и проката аустенитных нержавеющих фитингов для труб под давлением.Они могут быть использованы во многих областях, таких как инженерная промышленность, энергоперерабатывающие установки и т.д.
АСТМ А403 нержавеющая сталь с нитями имеет несколько преимуществ. Он позволяет легко устанавливать и демонтировать без необходимости специальных инструментов или сварки.Прокрученное соединение обеспечивает надежное и беспроницаемое соединениеКроме того, конструкция из нержавеющей стали обеспечивает устойчивость к коррозии и другим суровым факторам окружающей среды.что делает его пригодным для требовательных условий эксплуатации.
Примечание:
Если в таблице есть эллипс, то это не требуется, а элемент необходимо проанализировать или сообщить.
Метод анализа на азот должен быть предметом соглашения между покупателем и производителем.
Колумбий 0,10-0,30%; ванадий 0,10-0,30%.
Для небольших диаметров или тонких стен, или для обоих, где требуется много прохождений, необходимо максимальное содержание углерода 0,04% в классах TP304L и TP316L.Малые трубы внешнего диаметра определяются как те, которые меньше 0.500in. (((23.7mm) в наружном диаметре и легкие стены труб, как те, менее 0,049in. (((1.24mm) в средней толщине стены
Размеры ASME B16.11 Проводного (THD) соединения
Рисунок ASME B16.11 кованой сцепки с двумя натянутыми концами (THD).В:минимальная длина идеальной нитки;Л2:эффективная длина внешней нитки;Д:наружный диаметр;В:длина конца к концу резьбового соединения.
| НПС | В. | Л2 | D 3000# |
D 6000# |
W |
| 1/8 дюйма | 6.4 | 6.7 | 16 | 22 | 32 |
| 1/4 дюйма. | 8.1 | 10.2 | 19 | 25 | 35 |
| 3/8 дюйма | 9.1 | 10.4 | 22 | 32 | 48 |
| 1/2 дюйма. | 10.9 | 13.6 | 28 | 38 | 48 |
| 3/4 дюйма. | 12.7 | 13.9 | 35 | 44 | 51 |
| 1 " | 14.7 | 17.3 | 44 | 57 | 60 |
| 1-1/4" | 17.0 | 18.0 | 57 | 64 | 67 |
| 1-1/2" | 17.8 | 18.4 | 64 | 76 | 79 |
| 2" | 19.0 | 19.2 | 76 | 92 | 86 |
| 2 1/2 дюйма | 23.6 | 28.9 | 92 | 108 | 92 |
| 3 " | 25.9 | 30.5 | 108 | 127 | 108 |
| 4 дюйма | 27.7 | 33.0 | 140 | 159 | 121 |
