Штуцеры давления нержавеющей стали высокие
>
|
| Место происхождения | Китай |
| Фирменное наименование | KASUGAI |
| Сертификация | ISO-9001; PED; AD 2000 |
| Номер модели | ASTM A403 WP304 ASME B16.11 Кованая крестовина из нержавеющей стали высокого давления THD с резьбой |
| Документ | Брошюра продукта PDF |
SWEEPOLET Фитинги высокого давления из нержавеющей стали
Информация о продукте

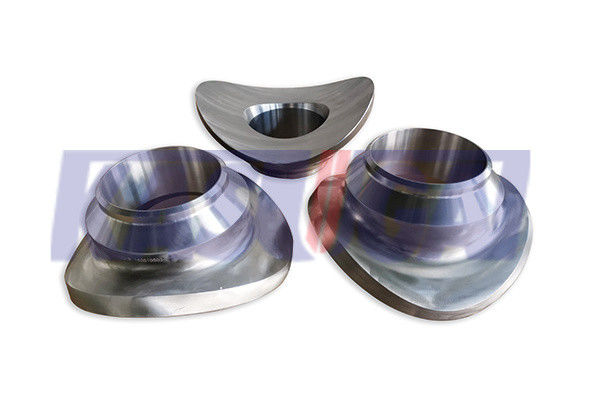

"Свиполет" - это тип фитинга для соединения ветвей, используемого в трубопроводных системах, предназначенный для обеспечения плавного перехода потока от трубы пробега к трубе ветки.Если указано как "Серёжка из нержавеющей стали"" указывает на то, что фитинг изготовлен из нержавеющей стали, обеспечивающей коррозионную стойкость и долговечность.
Нержавеющая сталь Свиполеты изготавливаются из нержавеющей стали, известной своими отличными свойствами коррозионной стойкости.
Свиполеты имеют изогнутый выход, который позволяет плавно переходить от основной трубы к ветви.
| Наименование продукта | ASTM A403 WP304 ASME B16.11 Кованый высокоточный нержавеющая сталь с натяжкой |
| Диапазон размеров | Размеры: от 1/8 до 4 |
| Толщина стены | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Стандарты | ASTM A403 |
| Класс давления | 3000 фунтов, 6000 фунтов, 9000 фунтов. |
| Производственные стандарты | ASME B16.11 |
Стандарты и материалы: ASTM A403
ASTM A403 Фитинги для труб из нержавеющей стали относится к материалу кованых и проката австенитных нержавеющих фитингов для труб под давлением.Они могут быть использованы во многих областях, таких как инженерная промышленность, энергоперерабатывающие установки и т.д.
ASTM A403 Химическая композиция (%)
| Класс А | Состав (%) | |||||||||
| Степень WP | Наименование СНБ | В | Мн | П | S | Да, да. | Ни. | КР | Мо | Ти |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | - Что? | - Что? |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | - Что? | - Что? |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | - Что? | - Что? |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | - Что? |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | - Что? | |
Примечание:
Рисунок ASME B16.11 кованая шина с натянутыми концами (THD).А:от центра до конца креста;Х:наружный диаметр полосы;Г:минимальная толщина стенки;В:минимальная длина идеальной нитки;Л2:эффективная длина внешней нитки.
| НПС | А. 2000# |
А. 3000# |
А. 6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8 дюйма | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4 дюйма. | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8 дюйма | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2 дюйма. | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4 дюйма. | 33 | 38 | 44 | 38 | 46 | 56 |
| 1" | 38 | 44 | 51 | 46 | 56 | 62 |
| 1-1/4" | 44 | 51 | 60 | 56 | 62 | 75 |
| 1-1/2" | 51 | 60 | 64 | 62 | 75 | 84 |
| 2" | 60 | 64 | 83 | 75 | 84 | 102 |
| 2 1/2 дюйма | 76 | 83 | 95 | 92 | 102 | 121 |
| 3 " | 86 | 95 | 106 | 109 | 121 | 146 |
| 4 дюйма | 106 | 114 | 114 | 146 | 152 | 152 |
| НПС | G 2000# |
G 3000# |
G 6000# |
В. | Л2 |
| 1/8 дюйма | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
| 1/4 дюйма. | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
| 3/8 дюйма | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
| 1/2 дюйма. | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
| 3/4 дюйма. | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
| 1" | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
| 1-1/4" | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
| 1-1/2" | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
| 2" | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
| 2 1/2 дюйма | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
| 3 " | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
| 4 дюйма | 6.55 | 11.18 | 18.67 | 27.7 | 33.0 |
