Штуцеры давления нержавеющей стали высокие
>
|
| Место происхождения | КНР |
| Фирменное наименование | KASUGAI |
| Сертификация | ISO-9001; PED; AD 2000 |
| Номер модели | ASTM A403 WP304 ASME B16.11 Кованая сварная муфта из нержавеющей стали высокого давления SW |
| Документ | Брошюра продукта PDF |

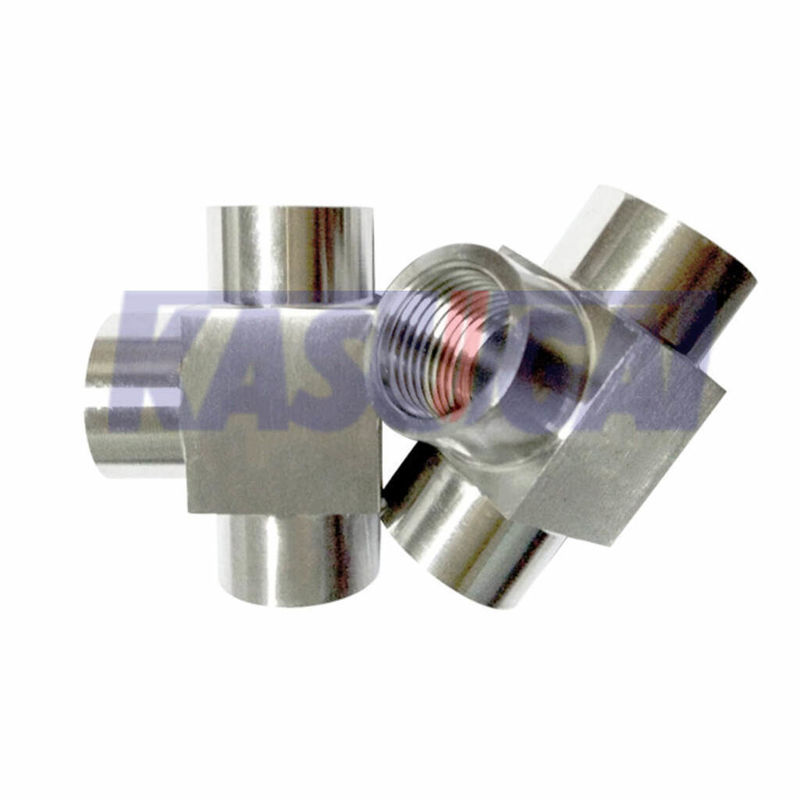

ASTM A403 WP304 ASME B16.11 Кованое SW высокоточное нержавеющее стальное сокетно-сварное соединение
Информация о продукте
А.Кованое соединение сотового сварки из нержавеющей сталиявляется типом трубопровода, который соединяет две трубы одинакового размера в системе сварки розетки, обычно изготовленной из кованой нержавеющей стали для долговечности и коррозионной стойкости.
| Наименование продукта | ASTM A403 WP304 ASME B16.11 Кованое SW высокоточное нержавеющее стальное сокетно-сварное соединение |
| Диапазон размеров | Размеры: от 1/8 до 4 |
| Толщина стены | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Стандарты | ASTM A403 |
| Класс давления | 3000 фунтов, 6000 фунтов, 9000 фунтов. |
| Размеры | ASME B16.11 |
· Преимущества:
Устойчивость к коррозии: конструкция из нержавеющей стали обеспечивает отличную устойчивость к коррозии в различных условиях.
Прочность: обеспечивает прочное и надежное соединение между трубами.
Устойчивость к утечке: обеспечивает плотное уплотнение для предотвращения утечек в трубопроводной системе.
Стандарты и материалы: ASTM A403
ASTM A403 Фитинги для труб из нержавеющей стали относится к материалу кованых и проката аустенитных нержавеющих фитингов для труб под давлением.Они могут быть использованы во многих областях, таких как инженерная промышленность, энергоперерабатывающие установки и т.д.
ASTM A403 Химическая композиция (%)
| Класс А | Состав (%) | |||||||||
| Степень WP | Наименование СНБ | В | Мн | П | S | Да, да. | Ни. | КР | Мо | Ти |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | - Что? | - Что? |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | - Что? | - Что? |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | - Что? | - Что? |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | - Что? |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | - Что? | |
Примечание:
Размеры сотовой сварки ASME B16.11 (SW)
рисунок ASME B16.11 кованого сцепления с двумя концами сварки (SW),В:Диаметр отверстия;В:толщина стенки розетки;Д:диаметр отверстия SW-сцепления;Джентльмены:глубина сокета;Э:прокладка длины SW-сцепления.
| НПС | В. Макс. |
В. минуты. |
J минуты. |
Е |
| 1/8 дюйма | 11.2 | 10.8 | 9.5 | 6.5 |
| 1/4 дюйма. | 14.6 | 14.2 | 9.5 | 6.5 |
| 3/8 дюйма | 18.0 | 17.6 | 9.5 | 6.5 |
| 1/2 дюйма. | 22.2 | 21.8 | 9.5 | 9.5 |
| 3/4 дюйма. | 27.6 | 27.2 | 12.5 | 9.5 |
| 1" | 34.3 | 33.9 | 12.5 | 12.5 |
| 1-1/4" | 43.1 | 42.7 | 12.5 | 12.5 |
| 1-1/2" | 49.2 | 48.8 | 12.5 | 12.5 |
| 2" | 61.7 | 61.2 | 16.0 | 19.0 |
| 2 1/2 дюйма | 74.4 | 73.9 | 16.0 | 19.0 |
| 3 " | 90.3 | 89.8 | 16.0 | 19.0 |
| 4 дюйма | 115.7 | 115.2 | 19.0 | 19.0 |
| НПС | 3000# | 6000# | 9000# | |||
| Максимальная температура. | C мин | Максимальная температура. | C мин | Максимальная температура. | C мин | |
| 1/8 дюйма | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4 дюйма. | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8 дюйма | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2 дюйма. | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4 дюйма. | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1" | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1-1/4" | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 1-1/2" | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2" | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2 1/2 дюйма | 8.76 | 7.67 | - | - | - | - |
| 3 " | 9.52 | 8.30 | - | - | - | - |
| 4 дюйма | 10.69 | 9.53 | - | - | - | - |
| НПС | 3000# | 6000# | 9000# | |||
| До максимума. | Д мин | D max | Д мин | D max | Д мин | |
| 1/8 дюйма | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4 дюйма. | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8 дюйма | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2 дюйма. | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4 дюйма. | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1" | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1-1/4" | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 1-1/2" | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2" | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2 1/2 дюйма | 64.2 | 61.2 | - | - | - | - |
| 3 " | 79.4 | 76.4 | - | - | - | - |
| 4 дюйма | 103.8 | 100.7 | - | - | - | - |
