Штуцеры давления нержавеющей стали высокие
>
|
| Место происхождения | КНР |
| Фирменное наименование | KASUGAI |
| Сертификация | ISO-9001; PED; AD 2000 |
| Номер модели | ASTM A182 F316 ASME B16.11 Высокое давление l Кованая резьбовая уличная локтевая поперечная заглушка |
| Документ | Брошюра продукта PDF |

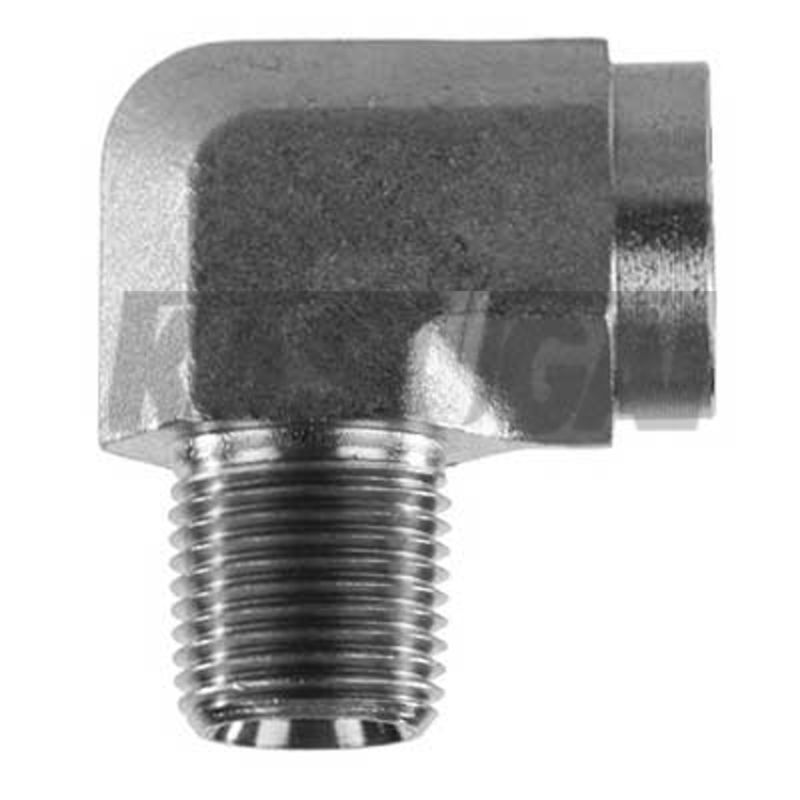

ASTM A182 F316 ASME B16.11 Высокое давление
Информация о продукте
А.Напряженный уличный локотьявляется типом трубопровода, который соединяет две трубы или фитинги с мужской и женской нитями под углом 90 градусов, обычно используется в сантехнике и трубопроводах.
·Заявления: Обычно используется в водопроводных системах, водопроводах, газопроводах и других приложениях, где предпочтительнее проволочные соединения.
·Преимущества:
Легкая установка: натянутые соединения позволяют быстро и легко устанавливать без необходимости сварки.
o универсальность: подходит для широкого спектра трубопроводных систем и приложений.
o Эффективное использование пространства: 90-градусное изгибание помогает ориентироваться в узких местах или местах с ограниченным пробегом.
| Наименование продукта | ASTM A182 F316 ASME B16.11 Высокое давление |
| Типы нитей | ASME B1.20.1 (НПТ) |
| Размеры | ASME B16.11 |
| Диапазон размеров | от 1/8 до 2 |
| Класс давления | Класс 3000 6000 |
| Стандарты | ASTM A182 F316/L |
Стандарт и материалы: ASTM A182 F316/F316L
Фланцы из нержавеющей стали 316 / 316L имеют повышенную устойчивость к коррозии в условиях хлорида из-за добавления молибдена.Согласно ASME B16.5 и ASME B16.47, фланцы SS 316/ 316L могут изготавливаться из кованых материалов ASTM A182 класса F316 или F316L, отливок ASTM A351 класса CF8M или CF3M и пластин ASTM A240 класса 316 или 316L.
ASTM A182 F316/F316L Химический состав (%)
| Уровень | C, максимум | Мн, максимум | P, максимум | S, максимум | Да, максимум. | Ни. | КР | Мо | N, максимум |
| F316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0 - 18.0 | 2.00~3.00 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 ~ 15.0 | 16.0 - 18.0 | 2.00~3.00 | 0.10 |
ASTM A182 F316/F316L Механические свойства
| Уровень |
Прочность на тягу, мин (MPa) |
Устойчивость добычи, мин (MPa) |
Удлинение в 2 дюйма, мин (%) |
Уменьшение площади, мин (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Размеры ASME B16.11 Прокатный уличный локоть (мм)
ASME B16.11 уличный локоть с одним концом MNPT и другим концом FNPT
| НПС | А. | J | H | G1 | G2 | В. | Л2 | Л | |||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8 дюйма | 19 | 22 | 25 | 32 | 19 | 25 | 3.18 | 5.08 | 2.74 | 4.22 | 6.4 | 6.7 | 10 |
| 1/4 дюйма. | 22 | 25 | 32 | 38 | 25 | 32 | 3.30 | 5.66 | 3.22 | 5.28 | 8.1 | 10.2 | 11 |
| 3/8 дюйма | 25 | 28 | 38 | 41 | 32 | 38 | 3.51 | 6.98 | 3.50 | 5.59 | 9.1 | 10.4 | 13 |
| 1/2 дюйма. | 28 | 35 | 41 | 48 | 38 | 44 | 4.09 | 8.15 | 4.16 | 6.53 | 10.9 | 13.6 | 14 |
| 3/4 дюйма. | 35 | 44 | 48 | 57 | 44 | 51 | 4.32 | 8.53 | 4.88 | 6.86 | 12.7 | 13.9 | 16 |
| 1" | 44 | 51 | 57 | 66 | 51 | 62 | 4.98 | 9.93 | 5.56 | 7.95 | 14.7 | 17.3 | 19 |
| 1-1/4" | 51 | 54 | 66 | 71 | 62 | 70 | 5.28 | 10.59 | 5.56 | 8.48 | 17.0 | 18.0 | 21 |
| 1-1/2" | 54 | 64 | 71 | 84 | 70 | 84 | 5.56 | 11.07 | 6.25 | 8.89 | 17.8 | 18.4 | 21 |
| 2" | 64 | 83 | 84 | 105 | 84 | 102 | 7.14 | 12.09 | 7.64 | 9.70 | 19.0 | 19.2 | 22 |
Общая примечание:Все размеры в миллиметрах
Примечания:от центра до женского конца уличного локтя;В:минимальная длина идеальной нитки;G1минимальная толщина стенки;G2минимальные толщины стен;Х:наружный диаметр полосы;Джентльмены:от центра до конца уличного локтя;Л:минимальная длина мальской нити;Л2эффективная длина внешней нитки;
